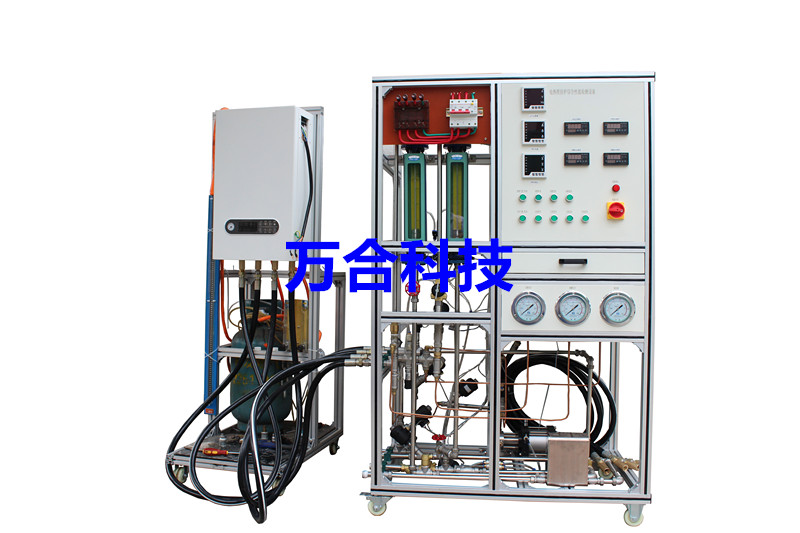

电壁挂炉综合性能检测设备

您现在所在的位置：首页> 产品展示

产品展示

详细说明

一、简介：

本电壁挂炉综合性能检测设备，壁挂炉标准,采用精密的关键零部件及采用先进的控制理念计计而成。主要用于15kW以下燃气壁挂炉性能的测试。

二、技术参数

三、检测功能：

四、电壁挂炉综合性能检测设备相关要求：

1.水路测试系统：

用于测试水压力、卫浴水流量，采暖流量，压力温度测量：

该系统由水过滤器、水调压阀、水角座阀及气电磁阀、水浮子流量计、水电磁水阀、单向阀、防震压力表及其手动球阀、活节、连接卡套、三通、直通、软、硬管等元器件组成。

2.压缩空气吹水系统：

具有吹水装置，与压缩空气连接，有调压阀来调节压缩空气气压(0.1-0.5Mpa)，有配套的压力表显示气压。

该系统由空气电磁阀、单向阀、空气过滤器、空气调压阀及其手动球阀、活节、连接卡套、三通、直通、软、硬管等元器件组成。

4．测试台主体框架系统：

用于主体测试台与水测试系统、燃气测试系统、压缩空气吹水系统其他系统的连接

该系统由不锈钢主测试台，辅助支架，各种仪表支座，各种活节、连接卡套、三通、直通、软、硬管等附件

5．电器控制系统：

用于实现主体测试台的水测试系统、燃气测试系统、压缩空气吹水系统等的测试功能

该系统由直流电源、主机PLC、软件程序设计、控制面板。采用数字交流电压表、总开关(带漏电保护)、单极开关、按钮、二三孔插、继电器带座及其橡胶电线、控制电缆、电器导轨、塑料线槽、蛇皮管等附件组成。测试电源有单相及三相电，用漏电开关连接。

6．增加供暖测试系统：
